Honda perämoottorin kytkeminen kaikuluotainnäyttöön

Tässä oppaassa käyn läpi vaihe vaiheelta, miten Honda-perämoottori liitetään NMEA 2000 ‑verkkoon ja miten varmistat, että kaikuluotain näyttää moottoritiedot oikein.

1. Mitä tarvitset ennen kuin aloitat?

Honda-perämoottorin NMEA 2000 ‑kytkentä onnistuu melko helposti, kunhan oikeat osat ovat käytössä. Tarvitset:

NMEA 2000 -verkon osat

• Honda yhteensopiva moottorikaapeli

• NMEA 2000 runkokaapeli

• T-liittimet (2kpl, toinen moottorikaapelille, toinen kaikuluotaimelle)

• Terminaattorit (2 kpl: alkuun ja loppuun)

• Virtakaapeli (NMEA 2000 -verkkoa varten)

• Kaikuluotain/Näyttö



Olemme koonneet nämä osat suoraan kahteen aloitussarjaan veneen koon mukaan:
Isommille veneille sopii 4 metrin sarja
ja pienemmille 2 metrin sarja.

Jos sinulta löytyy valmis verkko, Honda yhteensopiva 2 metrin kaapeli löytyy täältä ja 4 metrin vastaavasti täältä.

Sarjoissa on yllämainitut osat, etkä tarvitse muuta moottoritietojen tuontiin Honda perämoottorillesi. Varmista yhteensopivuus! Tämän artikkelin alaosassa on lueteltu yhteensopivat moottorit.

2. NMEA 2000 verkon rakentaminen

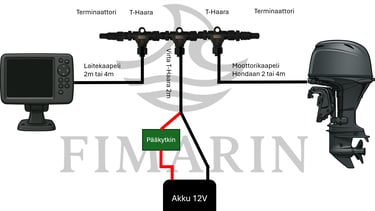

Rakenna NMEA 2000 verkko kaaviokuvan mukaisesti:

• Kytke virtahaara pääkytkimen kautta akkuun. Varmista, että pääkytkin on off asennossa.

• Kytke T-haarat virtakaapelin molemmin puolin.

• Kytke toiseen T-haaraan moottorilta tuleva kaapeli ja toiseen kaikuluotaimelle menevä kaapeli.

• Kiinnitä terminaattorit T-haaroitinrivin molempiin päihin.

  Huomioitavaa virtahaaran osalta:
  Johda kaapeli 12V akulle ja varmista, että akun ja NMEA 2000 järjestelmän plussa johdin kulkee pääkytkimen kautta. Mikäli NMEA 2000 järjestelmä kytketään virheellisesti suoraan akkuun, NMEA 2000 järjestelmä voi kuluttaa virtaa myös laitteiden ollessa lepotilassa. Pääkytkimellä vältetään tyhjentyneiden akkujen ongelmat. Virtakaapelissa tulee olla mukana sulake suojaamaan laitteita sekä järjestelmää. Fimarin virtahaaroittimessa sekä virtajohdossa on valmiiksi 5A sulake mukana suojaamaan järjestelmää.

3. Honda perämoottorin kytkeminen NMEA 2000 verkkoon:

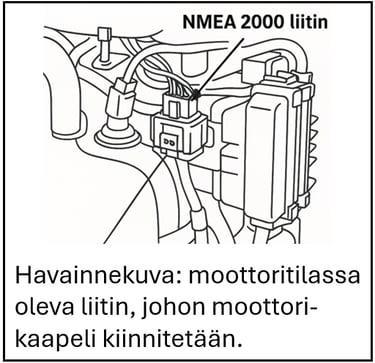

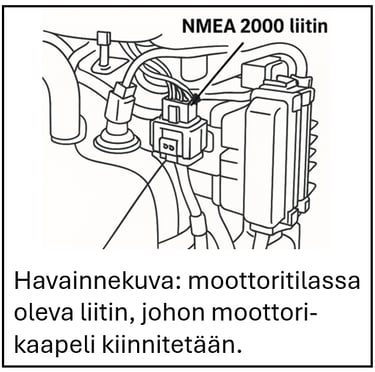

1.Avaa moottorikoppa ja etsi moottorin moottoritilasta NMEA liitin. Tarkista liittimen sijainti moottorisi käyttöohjeesta (BF40/50D s. 22, DBF60A s. 17, BF80/100A s 19, BF80/100Ak1 s. 18, BF115D s. 15)
2. Reititä kaapeli moottorista samasta läpiviennistä, mistä hallintakaapelit menevät.
4. Käynnistä Plotteri/kaikuluotain.
5. Laita moottorista virrat päälle.
6. Tarkista plotterin/kaikuluotaimen asetuksista NMEA 2000 asetukset. Jokaisella kaikuluotain merkillä reitti on hieman erilainen, käytä tarvittaessa näytön omaa ohjekirjaa apuna.
7. Tarkista väylän toimivuus asetuksista. Lisää moottoritietoja haluamiisi näkymiin.

Fimarin Honda yhteensopivan NMEA 2000 kaapelin yhteensopivuus Honda perämoottoreille:
BF40D - sarjanumerosta BBDJ-1000001 alkaen
BF50D - sarjanumerosta BBEJ-1000001 alkaen
BF60A - sarjanumerosta BBFJ-1000050 alkaen
BFP60A - sarjanumerosta BBFJ-8000007 alkaen
BF75DK3 - sarjanumerosta BBAJ-1200001 alkaen
BF90DK4 - sarjanumerosta BBCJ-1300001 alkaen
BF100A - sarjanumerosta BBMS-1000001 alkaen
BF115D - sarjanumerosta BBHJ-1000001 alkaen
BF135A - sarjanumerosta BARJ-1301771 alkaen
BF150A - sarjanumerosta BANJ-1304171 alkaen
BF200AK1 - sarjanumerosta BAEJ-1600002 alkaen
BF225AK1 - sarjanumerosta BAGJ-1600012 alkaen
BF250A - sarjanumerosta BBJJ-1000001 alkaen
BF200D - 250D - kaikki
BF350A - kaikki
