NMEA 2000 verkon perusteet

NMEA 2000 -verkon peruskomponentit

NMEA 2000 -verkko rakentuu muutamista ydinkomponenteista, jotka mahdollistavat luotettavan ja standardoidun tiedonsiirron veneen eri laitteiden välillä.

1. NMEA 2000 -yhteensopivat laitteet

Kun lähdetään miettimiään NMEA 2000 verkon rakentamista, lähdetään liikkeelle olemassa olevista laitteista veneessä ja tulevaisuuden laajennustarpeista. Veneessä tulee olla laitteita, jotka tukevat NMEA 2000 -protokollaa. Useimmat modernit kaikuluotaimet, monitoiminäytöt, perämoottorit, anturit ja musiikkisoittimet tukevat protokollaa natiivisti. Yhteensopivuuden voi tarkistaa laitteen ohjekirjasta tai ottamalla yhteyttä asiakaspalveluumme.

NMEA 2000 -laitteissa käytetään tyypillisesti Micro-C-liitintä, joka on varma merkki yhteensopivuudesta. Laitteissa on yleensä Micro-C-urosliitin. On myös olemassa raskaampaan käyttöön tarkoitettu NMEA 2000 liitin, mutta se on harvinaisempi kuluttajakäytössä.

2. Laitekaapelit

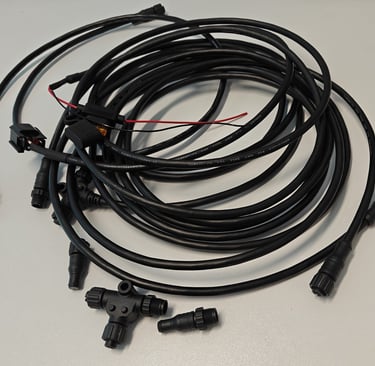

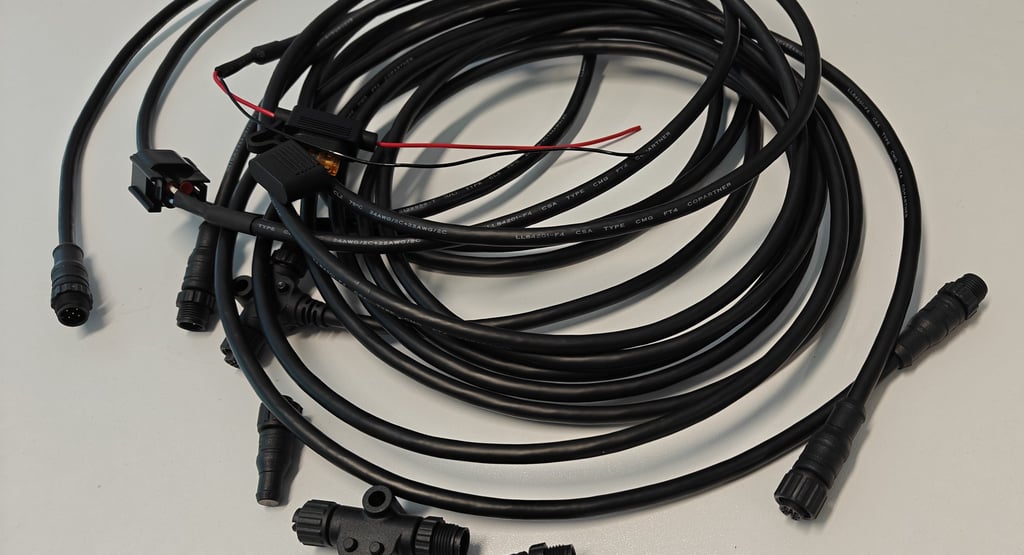

NMEA 2000 -yhteensopiva laite liitetään verkkoon laitekaapelilla eli "drop-kaapelilla". Fimarin runkokaapelit toimivat sekä runko- että laitekaapeleina, ja valikoimasta löytyy 1, 2 ja 4 metrin Micro-C-kaapeleita laitekaapelitarkoitukseen.

Standardin mukaisesti yhden laitekaapelin maksimipituus on 6 metriä, ja kaikkien laitekaapeleiden yhteispituus saa olla korkeintaan 78 metriä. Normaaleissa pienveneissä näissä rajoissa liikkuminen ei ole tähän mennessä tuottanut haasteita.

3. T-haaroittimet

Jokainen laite liitetään verkkoon T-haaroittimen kautta. Tavallinen T-haaroitin yhdistää yhden laitteen, mutta saatavilla on myös useampikanavaisia versioita. Verkossa voi käyttää useita haaroittimia laitemäärästä ja asennustavasta riippuen. Haaroitus tulee kuitenkin aina lähteä runkokaapelista. Kerran haaroitettua laitekaapelia ei siis tule haaroittaa laitteen päässä vieressä olevalle laitteelle, vaan kummallekin tulee omat haaroittimet runkokaapelista.

4. Runkokaapelit

Runkokaapelit eli "backbone-kaapelit" muodostavat verkon rungon. Verkko rakennetaan T-haaroittimista ja niiden väliin tulevista runkokaapeleista. Jokaisen haaroittimen kautta liitetään yksi laite NMEA 2000 verkkoon laitekaapelilla. Tyypillisesti pienissä veneissä riittää, että yksi runkokaapeli asennetaan veneen pituussuunnassa. Perän päähän kytketään usein moottori, sekä 12V jännite ja mahdollisesti kaikuluotain anturi. Toiseeen päähän kytketään kaikuluotainnäyttö sekä muita lisälaitteita. Suuremmissa veneissä isoilla NMEA 2000 laitemäärillä voi runkokaapeli kiertää lenkin kummankin laidan kautta. Tällöin runko muodostuu useammasta runkokaapelista, joiden välissä on T-haaroittimia NMEA 2000 laitteille.

Fimarin runkokaapeleita on saatavilla 1–8 metrin pituisina. Runkokaapelin kokonaispituus saa olla korkeintaan 100 metriä Micro-C-kaapeleilla.

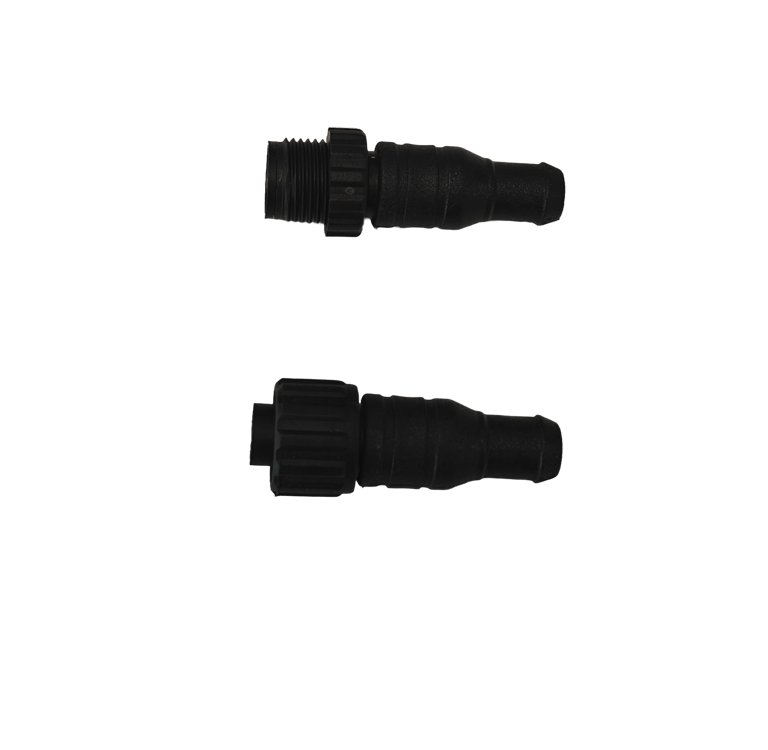

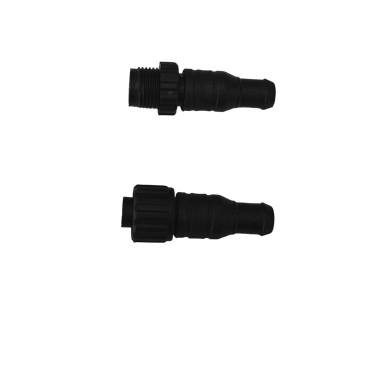

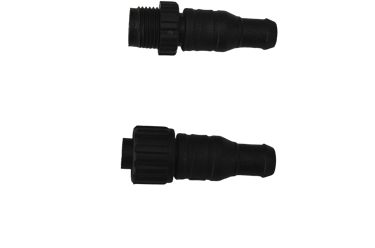

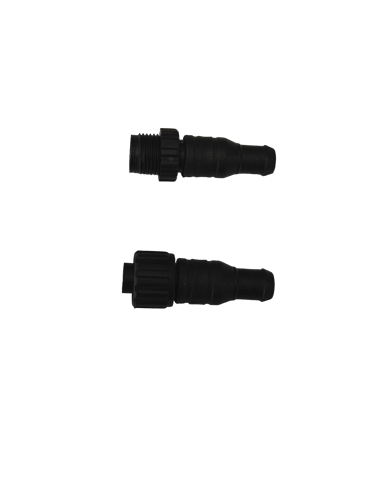

5. Päätevastukset (terminaattorit)

Päätevastukset ovat kriittinen osa NMEA 2000 -verkkoa. Kumpaankin verkon päähän asennetaan 120 ohmin päätevastus. Näin muodostuu 60 ohmin kokonaisvastus tiedonsiirtolinjojen välille, mikä on välttämätöntä toimivalle verkolle. NMEA 2000 verkossa tulee olla kaksi vastusta. Yksi vastus luo liian suuren resistanssin verkkoon ja kolme tai enemmän vastaavasti liian pienen.

6. Virtajohto

NMEA 2000 -verkko vaatii toimiakseen 12 V jännitteen. Virtajohto, jossa on sulake, liitetään yleensä veneen pääkytkimen kautta suoraan akkuun. Virtajohto tulee asentaa verkon keskelle, erityisesti suuremmissa järjestelmissä, jotta jännite jakautuu tasaisesti verkon molemmille puolille. Lyhyissä asennuksissa ja pienillä laitemäärillä on kuitenkin hyväksyttävää ottaa jännite verkon jommasta kummasta päästä.

NMEA 2000 -järjestelmän maksimijännite on 16 V. Tavallisessa 12 V akku järjestelmässä virtajohto kytketään suoraan päävirtakatkaisijan kautta akkuun, mutta 24 V järjestelmissä on käytettävä jännitteenmuuntajaa. Ota huomioon, että suoraan akkuun kytkettäessä NMEA 2000 verkossa olevat laitteet voivat kuluttaa virtaa, vaikka laitteet eivät olisi päällä. Tämä johtaa helposti akun tyhjenemiseen veneen seisoessa käyttämättömänä. Tämän vuoksi päävirtakatkaisija on välttämätön.

Fimarin valikoimassa on kaksi virtajohtotyyppiä:

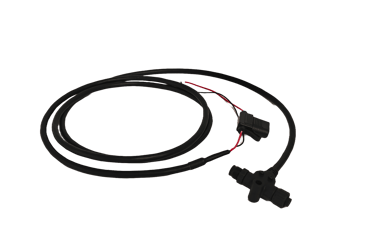

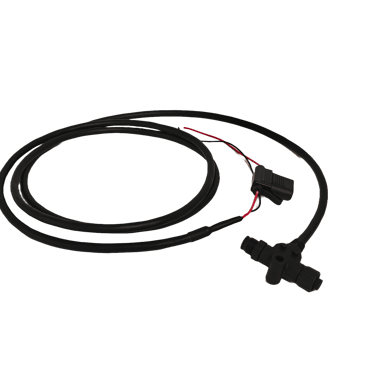

• Kahden metrin virtajohto, jossa on valmiiksi asennettu T-haaroitin

• Suora virtajohto, joka vaatii erillisen T-haaroittimen asennuksessa. Tämä on näppärä asennuksissa, josta virta joudutaan ottamaan yli kahden metrin päästä. Voit jatkaa virtajohtoa haluamallasi runkokaapelilla ja kytkeä sen varsinaiseen verkkoon T-haaralla.

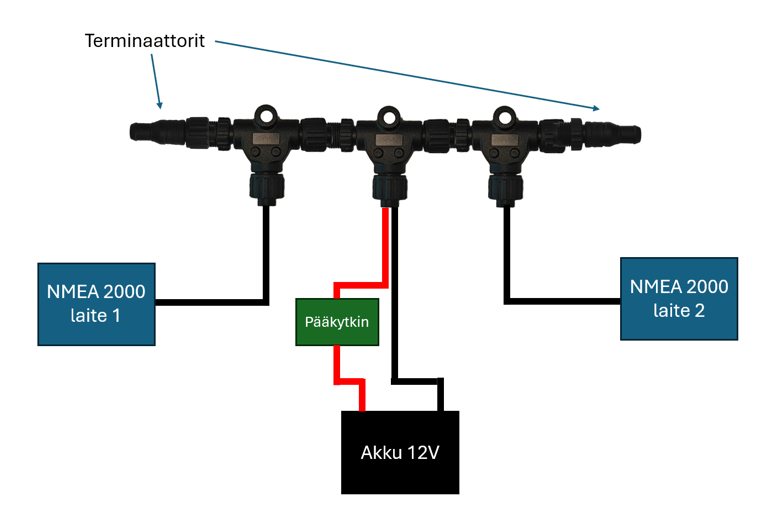

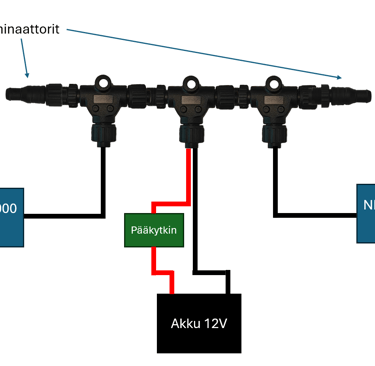

7. NMEA 2000 järjestelmä yksinkertaisimillaan

NMEA 2000 järjestelmä muodostuu yksinkertaisimillaan kahdesta terminaattorista, kahdesta laitteesta, kahdesta laitekaapelista, kahdesta haaroittimesta sekä yhdestä virtakaapelista haaroittimella. Tätä periaatetta käyttämällä verkkoa voi lähteä laajentamaan haluamalaan tavalla. Haaroittimien väliin voi lisätä tarvittavan pituisia runkokaapeleita ja laitteille laitekaapeleita. Kun verkkoa halutaan laajentaa, voidaan haaroittimien määrää rungossa lisätä ja kytkeä jälleen uudet laitteet laitekaapeleilla.
