NMEA 2000 verkon rakentaminen
NMEA 2000, myöskin N2K kutsutun, verkon rakentaminen on helppoa. Käymme tässä artikkelissä läpi sen perusosat sekä laajennusmahdollisuudet.
7/22/20262 min lukea
NMEA 2000 -verkon rakentaminen – näin se tehdään
NMEA 2000 on veneen oma "sisäverkko", jonka avulla plotteri/kaikuluotain, perämoottori, tankkianturi, keulakone ja monet muut laitteet voivat jutella keskenään ja jakaa tietoa samalla väylällä. Kuulostaa tekniseltä, mutta käytännössä verkon rakentaminen on yllättävän yksinkertaista, kun osat ja järjestys ovat selvillä. Käydään homma läpi vaihe vaiheelta.
Mitä NMEA 2000 -verkko vaatii?
Perusverkko koostuu muutamasta osasta:
Laitekaapeli, joihin kaikki NMEA 2000 laitteet kytketään
T-haarat, joihin kaikki laitekaapelit kytketään
Runkokaapeli, joilla viedään NMEA runkoa, eli haaroja sopivaan paikkaan. Tämä ei ole pakollista, vaan T-haarat voidaan kytkeä keskenään "jakotukiksi
Terminaattorit verkon molempiin päihin
Virtahaara, joka tuo verkolle 12V käyttöjännitteen akulta
Pääkytkin on erittäin suositeltava ja useimmista veneistä se löytyykin. Jos verkon virtahaara kytketään suoraan akkuun, voivat jotkut NMEA laitteet jäädä päälle ja kuluttaa akun tyhjäksi veneen seisoessa.

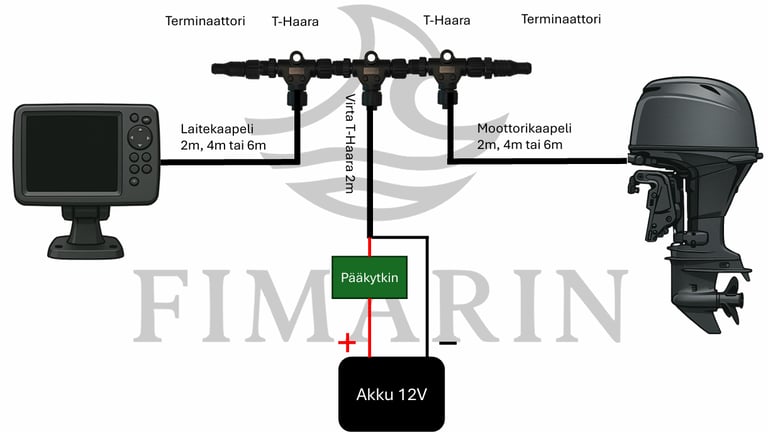

Alla kaavio siitä, miltä tyypillinen verkko näyttää plotterin, akun ja perämoottorin välillä:
NMEA 2000 Verkon rakentaminen vaihe vaiheelta
Kytke virtahaara pääkytkimen kautta akkuun. Varmista, että pääkytkin on OFF-asennossa ennen kuin kosket mihinkään.
Kytke T-haarat virtakaapelin molemmin puolin, eli virta tulee verkkoon yhdestä keskellä olevasta T-haarasta.
Kytke NMEA laite T-haaroihin laitekaapelin avulla. Tyypillinen minimiverkko sisältää toisessa haarassa olevan kaikuluotaimen/monitoiminäytön ja toisessa haarassa olevan perämoottorin.
Kiinnitä terminaattorit T-haaroitinrivin molempiin päihin. Ilman terminaattoreita verkko ei toimi luotettavasti.
Varmista verkon ja laitteiden toimivuus.
NMEA 2000 verkon laajentaminen
Eikö minimiverkko riitäkkään, vaan haluat laajentaa verkkoa lisälaitteilla?
Verkon laajentaminen on todella helppoa:
Varmista että ostamasi lisälaite tukee NMEA 2000 standardia ja siinä on Micro-C NMEA 2000 standardin mukainen liitin.
Mittaa matka laitteen sijainnista verkon kaapelointiin. Osta sopivan pituinen laitekaapeli sekä T-haara.
Varmista että pääkytkin on OFF asennossa.
Lisää T-haara ja laitekaapeli verkkoon sopivaan kohtaan. Liitä laite verkkoon ja käännä pääkytkin ON asentoon.
Varmista verkon ja laitteiden toimivuus.

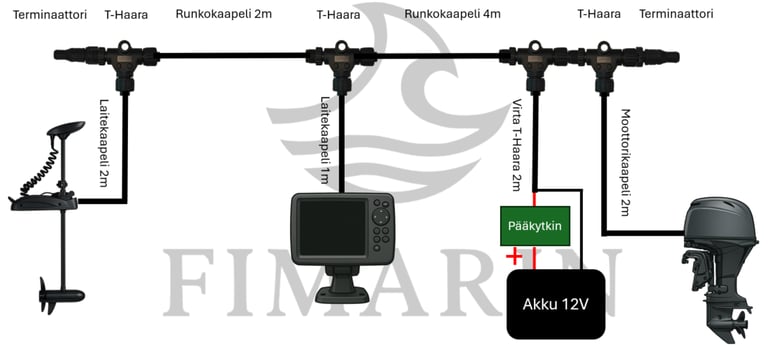

Jos et halua kaikkien laitteiden kiinnittyvän yhteen jakotukkiin, voit myös jatkaa runkoa T-haarojen välillä. Alla esimerkki kolmen laitteen verkosta, jossa runkoa on jatkettu koko veneen pituudelta:
Kuvan ratkaisussa on otettu sähkö takana sijaitsevalta akulta ja viereissä T-liittimessä on luonnollisesti perämoottori kytkettynä. Plotteri sijaitsee keskipulpetissa ja väylä on viety lattian alta pulpettiin ja 1 metrin haara on saatu riittämään liitäntään. Verkko jatkuu keulaan, jossa keulamoottori on kytketty väylän viimeiseksi laitteeksi. Tämä väylä on helposti laajennettavissa, esimerkiksi toiselle kaikuluotaimelle keulassa riittää vain lyhyt 1-2 metrin laitekaapeli ja T-haara.
Edellisessä esimerkissä: Huomaa, että monet keulamoottorit tarvitsevat lisäksi merkkikohtaisen gatewayn.
Valmiit kaapelisarjat säästävät aikaa
Jos et halua koota verkkoa yksittäisistä osista, meiltä löytyy valmiit NMEA 2000 -kaapelisarjat, joissa kaikki tarvittavat kaapelit, T-haarat ja terminaattorit ovat valmiiksi paketissa. Lisäksi sarjana ostettuna osat ovat edullisempia kuin yksittäin.
Tarjolla on myös moottorimerkkikohtaisia sarjoja, jotka on suunniteltu suoraan yhteensopiviksi yleisimpien perämoottoreiden kanssa:
Tarvitsetko apua tai mietityttääkö yhteensopivuus?
Nämä ovat yleiset ohjeet verkon rakentamiseen. Jos oma tilanteesi mietityttää tai kaipaat varmistusta yhteensopivuudesta, ota rohkeasti yhteyttä:
Jarno Mustonen 📞 040 544 2903 ✉️ jarno@fimarin.fi
