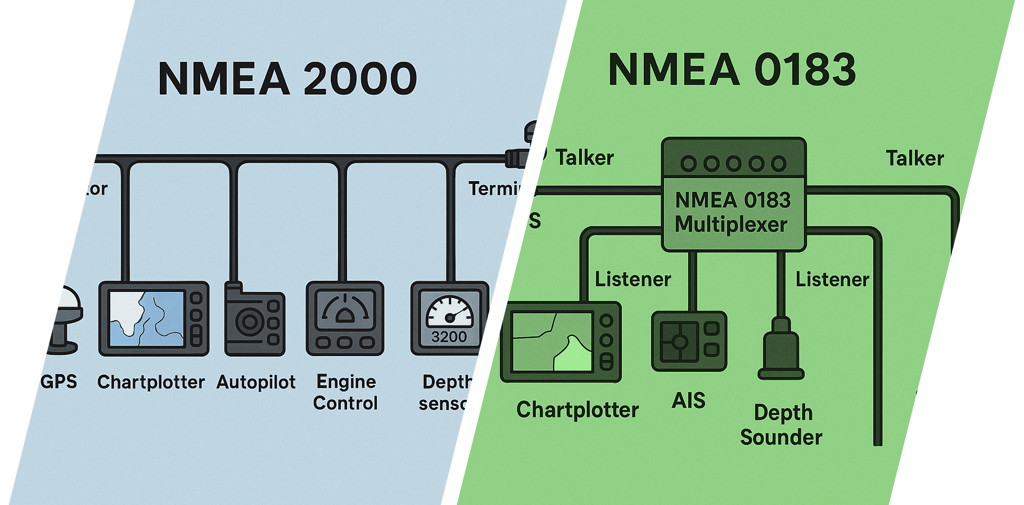

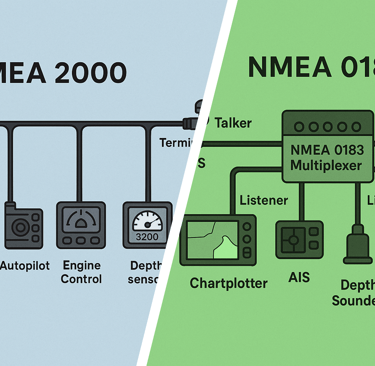

NMEA 2000 vs. NMEA 0183 – Mikä erottaa nämä vene-elektroniikan viestintästandardit?

Navigointielektroniikan parissa työskenteleville tai venetekniikasta kiinnostuneille tulee usein vastaan kaksi termiä: NMEA 0183 ja NMEA 2000. Molemmat ovat vene-elektroniikan tiedonsiirtoprotokollia, mutta ne eroavat toisistaan merkittävästi sekä teknisesti että käyttötarkoituksiltaan. Tässä blogissa käymme läpi niiden tärkeimmät erot ja autamme sinua ymmärtämään niitä.

Tekninen perusta

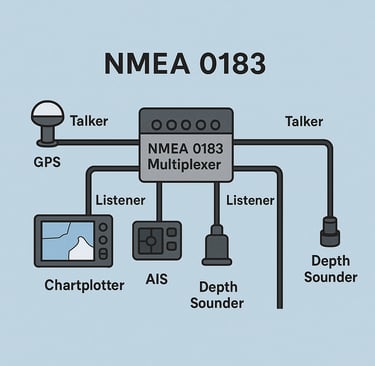

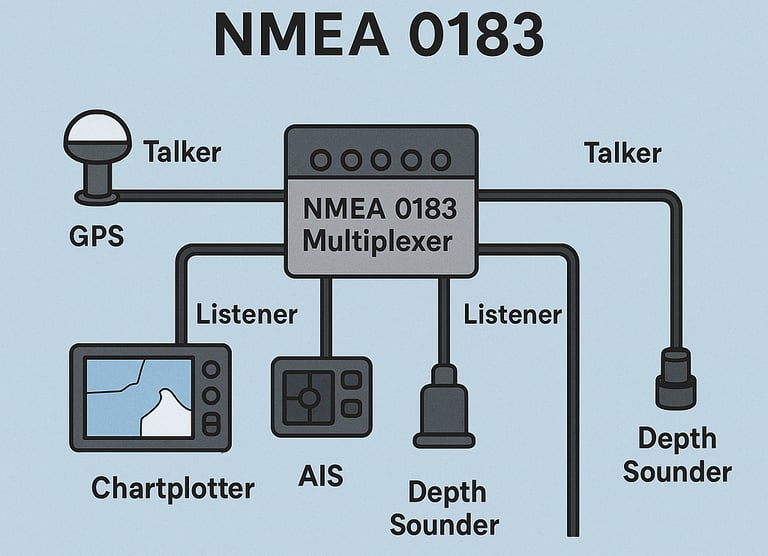

NMEA 0183 on alun perin kehitetty jo 1980-luvulla, ja se perustuu sarjaporttiin, tarkemmin RS-422-standardin mukaiseen tiedonsiirtoon. Tämä tarkoittaa, että tiedonsiirto on käytännössä yksisuuntaista – yksi laite (esimerkiksi GPS) toimii "puhujana" ja muut (esimerkiksi plotteri) ovat "kuuntelijoita". Tyypillinen tiedonsiirtonopeus on 4 800 bittiä sekunnissa (bps), mikä on varsin hidasta nykyajan tarpeisiin. Viestit ovat ihmisen luettavaa ASCII-tekstiä, mikä helpottaa virheiden etsimistä, mutta tekee tiedonsiirrosta tehottomampaa.

NMEA 2000 puolestaan perustuu CAN-väylään (Controller Area Network), jota käytetään laajasti esimerkiksi autojen elektroniikassa. Tiedonsiirtonopeus on 250 000 bittiä sekunnissa, mikä mahdollistaa huomattavasti suuremman tietomäärän kuljettamisen. Viestit ovat binäärimuotoisia, mikä tekee niistä kompakteja ja nopeita käsitellä, mutta samalla vaikealukuisia ilman erikoistyökaluja.

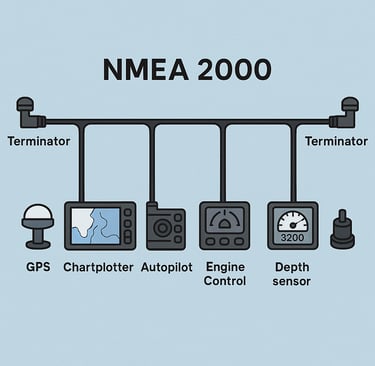

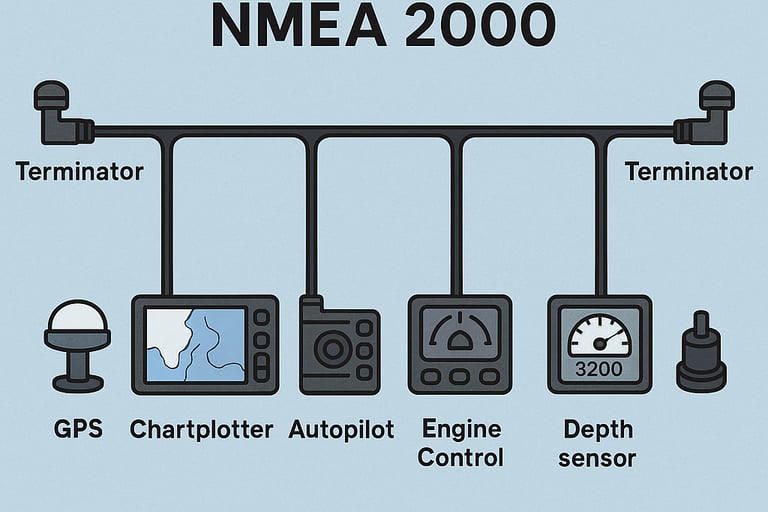

Rakenteeltaan NMEA 2000 on verkkomuotoinen: kaikki laitteet liittyvät samaan runkokaapeliin T-liittimien kautta. Tämä mahdollistaa sen, että useat laitteet voivat sekä lähettää että vastaanottaa tietoa samanaikaisesti – ilman että tarvitaan erillisiä jakajia tai muuntimia. Lisäksi NMEA 2000 -verkoissa käytetään vakioituja Micro-C-liittimiä, mikä helpottaa yhteensopivuutta ja asennustyötä.

Toisin kuin NMEA 0183:ssa, jossa jokaiselle yhteydelle tarvitaan oma kaapelointi, NMEA 2000 mahdollistaa keskitetyn ja selkeämmän johdotuksen, jossa kaikki liikenne kulkee yhteisen väylän kautta. Tämä tekee järjestelmästä paitsi tehokkaamman myös huomattavasti helpomman laajentaa.

Yhteensopivuus ja käytettävyys

• NMEA 0183 on yksinkertainen ja helppo toteuttaa, mutta se tukee vain yhtä "puhujaa" kerrallaan. Jos haluat yhdistää useita laitteita, tarvitaan usein muuntimia ja erillisiä jakajia.

• NMEA 2000 on suunniteltu alusta alkaen monilaiteliikenteeseen: useat laitteet voivat lähettää ja vastaanottaa tietoa samanaikaisesti samassa verkossa.





Sovelluskohteet

• NMEA 0183: Yhä käytössä erityisesti vanhemmissa laitteissa ja yksinkertaisissa järjestelmissä. Esim. AIS, GPS tai kaikuluotain voi lähettää dataa yksisuuntaisesti plotterille.

• NMEA 2000: Nykyisten monimutkaisten verkkojärjestelmien selkäranka. Tukee älykkäitä antureita, moottorinohjausta, polttoainejärjestelmiä, autopilotteja ja muita järjestelmiä samassa verkossa.

Asennus ja laajennettavuus

• NMEA 0183 -järjestelmässä kaapelointi voi nopeasti muuttua monimutkaiseksi, kun laitteita lisätään.

• NMEA 2000 käyttää "plug and play" -periaatetta, jossa laitteet liitetään T-haaroilla runkokaapeliin. Verkon laajentaminen on huomattavasti helpompaa.

Yhteenveto

• NMEA 0183, jos:

  • Käytössäsi on vanhempi järjestelmä tai vain yksittäisiä laitteita.

  • Budjetti on rajallinen.

  • Tarvitset vain yksisuuntaista tiedonsiirtoa.

• NMEA 2000, jos:

  • Rakennat uutta järjestelmää tai haluat helposti laajennettavan ja modernin järjestelmän.

  • Haluat useiden laitteiden keskustelevaan keskenään saumattomasti.

  • Tarvitset nopeaa ja luotettavaa tiedonsiirtoa.

Lopuksi

Vaikka NMEA 0183 on edelleen käyttökelpoinen monissa tilanteissa, NMEA 2000:n joustavuus, nopeus ja helppo laajennettavuus tekevät siitä selvän voittajan uusissa veneasennuksissa. Ennen järjestelmän päivittämistä tai uuden asentamista, on kuitenkin tärkeää varmistaa yhteensopivuus nykyisten laitteiden kanssa – ja tarvittaessa käyttää sopivia muuntimia.
