Tohatsu moottorin kytkeminen kaikuluotainnäyttöön

Näin kytket Tohatsu-moottorin NMEA 2000 -järjestelmään helposti

Haluatko seurata Tohatsu-perämoottorisi tietoja kaikuluotaimen tai monitoiminäytön kautta? Fimarin valmis MC-BP-TO NMEA 2000 -kytkentäsarja tekee tästä yksinkertaista ja turvallista. Tässä blogikirjoituksessa käymme läpi, miten kytkentä toteutetaan – vaihe vaiheelta.

Liittämiseen tarvittavat välineet

Fimarin MC-BP-TO-4 ja MC-BP-TO-2 -sarjat sisältävät kaiken tarvittavan:

• NMEA2000 moottorikaapeli, 2 tai 4m – liitetään suoraan Tohatsun moottoriin

• Backbone-kaapeli, 4 tai 2m – runkokaapeli

• 2 kpl T-haaroittimia – yhdistämään laitteet runkoon

• Virtahaaroitin, uros, 2 m, sulakkeella (5A) – sähkövirran syöttö akulta

• Päätevastukset, uros ja naaras – järjestelmän molempiin päihin

Fimarin Tohatsu NMEA 2000 MC-BP-TO-4 sarja 4 metrin laitekaapelilla löytyy täältä
Fimarin Tohatsu NMEA 2000 MC-BP-TO-2 sarja 2 metrin laitekaapelilla löytyy täältä

Sarjoissa valittavissa joko 2 metrin tai 4 metrin moottorikaapeli.

Yhteensopivuus
Sarja sopii:

• Kaikkiin 40 hp ja sitä suurempiin sähköstartillisiin Tohatsu-perämoottoreihin, joissa on NMEA 2000 -tuki vuodesta 2014 alkaen

• 25 ja 30 hp D-malleihin (2023–>), kunhan ne ovat sähköstartillisia (DETL ja DETS)

• 25 ja 30 hp C-malleihin on saatavissa erillinen adapteri, joka kiinnitetään ECUun:
  https://www.fimarin.fi/adapteri-mfs25c-ja-mfs30c-tohatsuihin


Epävarma yhteensopivuudesta? Ota yhteyttä Fimarin asiakaspalveluun – autamme mielellämme!

Moottoritietojen tuominen kaikuluotaimeen:

1. Moottorin kytkentä

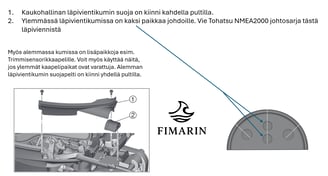

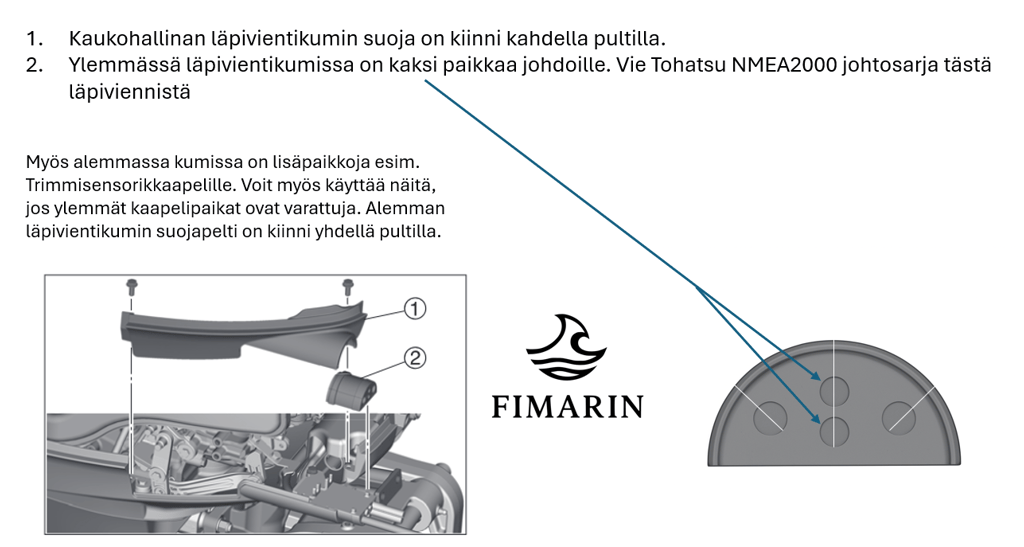

Liitä sarjan moottorikaapeli suoraan Tohatsu-moottorin diagnostiikkaporttiin. Diagnostiikkaportti sijaitsee tyypillisesti moottorin vasemmalla puolella, kuten alla olevassa kuvassa. Vie kaapeli läpi moottorin läpivientikumista.

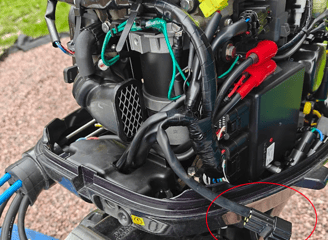

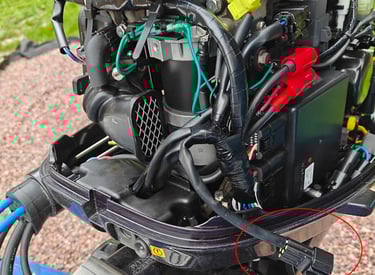

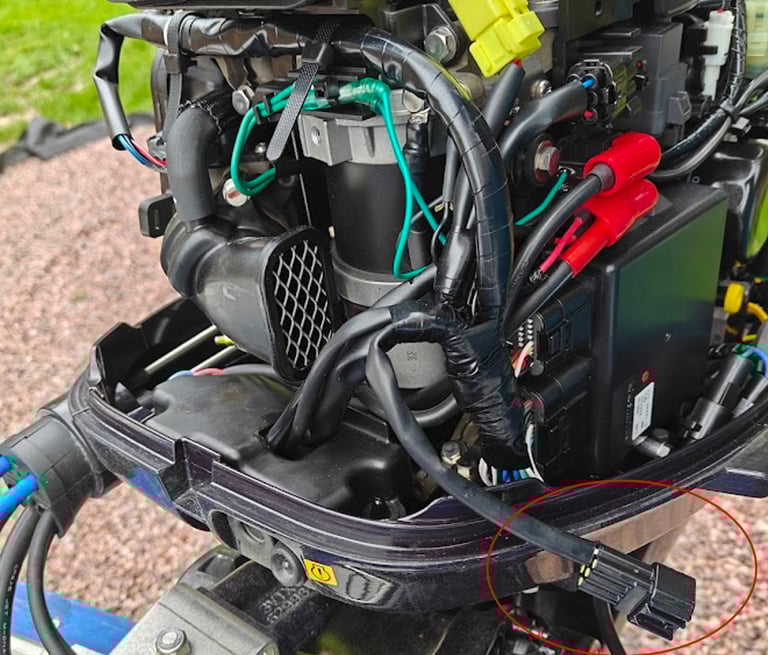

Tohatsu 30D moottorin liitin haaroittuu ECU:n johtosarjasta:

Esimerkki Tohatsu 30D moottorin kytkemisestä:

2. NMEA 2000 verkon rakentaminen

Rakenna NMEA 2000 verkko kaaviokuvan mukaisesti:

• Kytke virtahaara pääkytkimen kautta akkuun. Varmista, että pääkytkin on off asennossa.

• Kytke T-haarat virtakaapelin molemmin puolin.

• Kytke toiseen T-haaraan moottorilta tuleva kaapeli ja toiseen kaikuluotaimelle menevä kaapeli.

• Kiinnitä terminaattorit T-haaroitinrivin molempiin päihin.

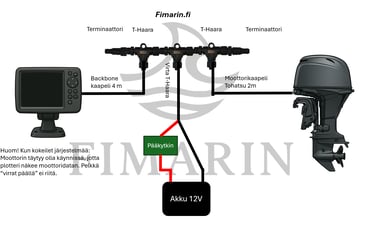

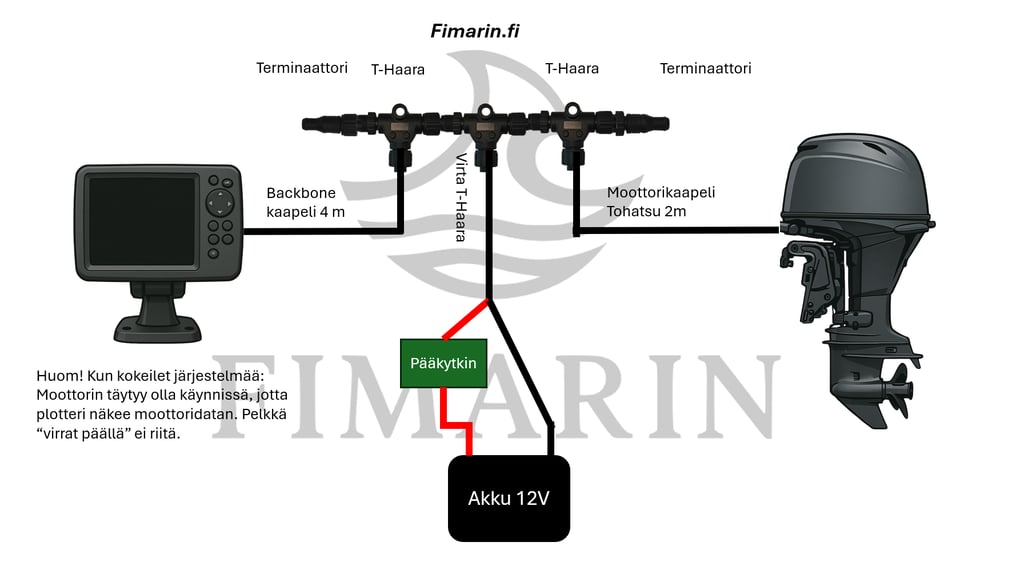

Kaaviokuva NMEA 2000 järjestelmästä, johon Tohatsu moottori sekä plotteri on kytketty:

3. Virtaliitäntä

Kytke virtahaaroitin yhteen T-haaroista. Johda kaapeli 12V akulle ja varmista, että akun ja NMEA 2000 järjestelmän positiivisen johdin kulkee pääkytkimen kautta. Mikäli NMEA 2000 järjestelmä kytketään virheellisesti suoraan akkuun, NMEA 2000 järjestelmä voi kuluttaa virtaa myös laitteiden ollessa lepotilassa. Pääkytkimellä vältetään tyhjentyneiden akkujen ongelmat.

Virtakaapelissa tulee olla mukana sulake suojaamaan laitteita sekä järjestelmää. Fimarin virtahaaroittimessa sekä virtajohdossa on valmiiksi 5A sulake mukana suojaamaan järjestelmää.

4. Päätevastukset

Aseta päätevastukset rungon molempiin päihin: uros ja naaras omiin päihinsä. Tämä on välttämätöntä, jotta NMEA 2000 -verkko toimii oikein.

5. Näytön kytkeminen

Liitä yhteensopiva kaikuluotain tai monitoiminäyttö toiseen T-haaraan. Varmista, että näytössäsi on NMEA 2000 standardin Micro-C liitin sekä NMEA 2000 yhteensopivuus. Yhteensopivia kaikuluotaimia löytyy keräämästämme listasta: https://www.fimarin.fi/nmea-2000-yhteensopivat-kaikuluotaimet

Valmista! Ei kun vesille kokeilemaan!

Kytke veneen päävirrat päälle sekä käynnistä moottori. Mene kaikuluotaimesi/näyttösi asetuksiin ja tarkista näkyykö moottori NMEA 2000 verkon laitteena. Kaikki näytöt eivät välttämättä tunnista kaikkia Tohatsu moottoreita. Jos näyttö ei tunnista moottoria, ei hätää! Kokeile lisätä moottorin tietokenttiä haluamaasi näyttöön. Moottoritiedot ovat standardoituja ja näyttösi osaa lukea niitä automaattisesti.

Jos moottoritiedot eivät näy moottorin ollessa käynnissä:
1. Tarkista kytkennät.
2. Varmista että päätevastukset ovat paikallaan. Järjestelmä ei toimi ilman, että päätevastukset ovat paikallaan.
3. Varmista että NMEA 2000 järjestelmä saa 12V jännitteen akulta.
4. Tarkista kaapelit ja liittimet mahdollisten vaurioiden varalta.

Fimarin MC-BP-TO paketti tekee kytkennästä nopeaa, varmaa ja siistiä – ilman turhaa päänvaivaa. Oikeilla liittimillä ja laadukkailla kaapeleilla vältät häiriöt ja säästät aikaa vesille pääsyssä.

Tilaa sarja suoraan Fimarin verkkokaupasta ja tuo moottoritiedot näytölle helposti!
