Yamaha moottorin kytkeminen plotteriin 1

Onko sinulla Yamaha mittaristo ja Yamaha Command Link Hub, mutta haluaisit moottoritiedot näkyviin myös kaikuluotaimeen?

Jos sinulla on Yamaha Command Link (ei Command Link Plus!) yhteensopiva Yamaha perämoottori sekä mittaristo asennettuna Command Link Hubin kautta, niin näillä ohjeilla saadaan rakennettua kustannustehokkaasti yhteys moottorin ja plotterin väliin. Asennus edellyttää, että sinulla on yksi vapaa haara hubissa.

Tämän ohjeen asentamistapa mahdollistaa moottoridatan tuomisen plotterille ilman erillistä NMEA2000‑runkoverkkoa. Ratkaisu toimii siten, että Yamahan omaa verkkoa jatketaan suoraan Yamaha hubin vapaasta portista "Yamaha moottorikaapelilla", ja liitetään plotteri Micro‑C‑liittimellä samaan väylään. Moottorikaapelin perään tarvitaan lisäksi naaras-naaras adapteri sekä lyhyt NMEA 2000 kaapeli. Tämä on kustannustehokas ja toimiva tapa liittää Yamaha‑moottoridata moderneille plottereille, ja se perustuu Yamahan Command Link ‑verkon NMEA2000‑yhteensopivuuteen.

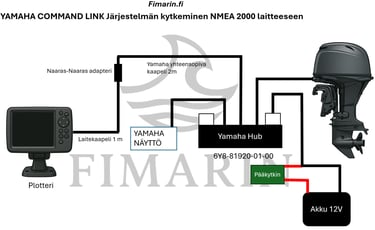

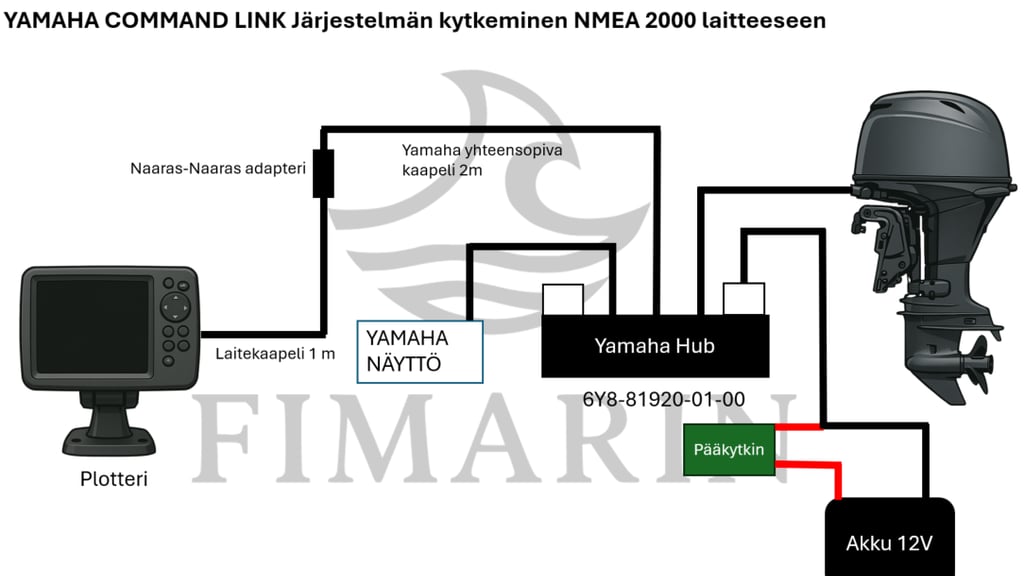

Asennuksen periaate

Yamaha Command Link käyttää samaa väylätekniikkaa kuin NMEA2000, ja siksi:
Väylää voidaan jatkaa Yamaha‑terminaattorin kohdalta Yamaha moottorikaapelia käyttäen. Kaapeli toimii adapterikaapelina Command Linkin ja NMEA 2000 verkon välillä.NMEA‑haara saada plotterille ilman erillistä NMEA2000‑runkoa.

Tarvittavat välineet:

• Yamaha Command Link -yhteensopiva kaapeli (2 m)
  (voidaan käyttää myös Yamaha moottorikaapelina)

• Naaras–naaras-adapteri

• Laitekaapeli (1 m)

Kaikki tarvittava on koottu kätevästi yhteen pakettiin:
https://www.fimarin.fi/yamaha-command-link-kytkentapaketti

Asennusvaiheet

Vaihe 0 — Kytke sähköt Yamaha hubista pois. Helpoiten tämä onnistuu irroittamalla syöttökaapelin liitin hubista.
1 — Irrota Yamaha hubista vapaana olevan haaran valkoinen suojus.
2 — Asenna Yamaha NMEA2000 Moottorikaapeli vapaalle paikalle.
3 — Lisää moottorikaapelin päähän NMEA 2000 adapteri.
4 — Lisää Haaraan NMEA2000 runko/laitekaapeli.
5 — Liitä runko/laitekaapelin toinen pää plotterin Micro‑C NMEA 2000 porttiin.
6 — Kytke virrat takaisin päälle.
7 — Kytke virrat moottoriin ja plotteriin. Plotterin NMEA 2000 asetuksista tulisi nyt löytyä moottori.
